變頻器在雕刻機上的應用

  • 小編
  • 2020-06-02 11:32:08

一、雕刻機的功能需求：

1.控制方式選擇用V/F控制，多段V/F曲線。

2.需要端子控制作為命令源，二線式端子控制：只需一個正轉命令FWD（XF輸入）。

3.※頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從V1端口輸入頻率指令即可。

4.運行轉速一般在24000r/min，換算變頻器的運行頻率為400Hz（2級的高速電機），切削轉速為2000r/min，我們用650Hz的非標可以很好的滿足其要求。

5.加速和減速時間根據客戶自身需求，一般在20～30s，因運行的轉速比較高，所以需要帶制動單元的變頻器。

6.需要故障信號輸出信號和故障復位信號（兩組可編程繼電器輸出，X1-X7多功能端子均可作復位輸入）。
二、雕刻機的性能需求：

1.全速度范圍內速度波動小。

2.低速力矩大，可以保證低轉速切削。

3.加減速的時間盡量短。

變頻器在雕刻機上的應用

切削轉速可以在500r/min以下。我司CFC710系列變頻器可以做多段VF曲線，可以很好的控制高低速的不同轉矩提升，因此能很好的滿足高速雕刻機上的要求。單從功能上講，我司的CFC610系列變頻器也可以滿足其要求。
具體的調試參數(針對額定頻率400Hz，額定電壓380V，額定轉速24000)：

序號

參數代碼

設定值

功能說明

備注

1

F000

1

運行命令方式為外部端子啟動


2

F001

2

頻率設定通道為端子電壓V1模擬輸入


3

F004

400HZ

上限頻率為400HZ


4

F045

400HZ

上限對應頻率為400HZ


5

F006

20-30S

加速時間

根據實際生產工藝需求進行設定

6

F007

20-30S

減速時間

7

F018

2

電機級數


8

F019

400HZ

電機額定頻率


9

F020

380V

電機額定電壓


10

F021

2

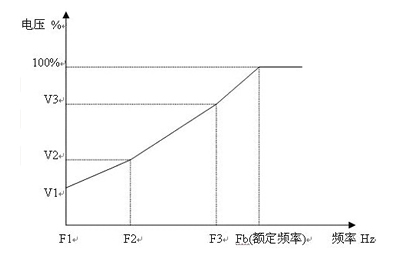

多點自定義V/F曲線


11

F023

300HZ

V/F頻率點3

根據實際情況可以對F023-F028進行適當調整，保證其在切削狀態下不過流。


12

F024

75%-80%

V/F電壓點3

13

F025

100HZ

V/F頻率點2

14

F026

26%-30%

V/F電壓點2

15

F027

0HZ

V/F頻率點1

16

F028

2%-4%

V/F電壓點1
