XFC500系列變頻器是一款開環矢量控制型變頻器。

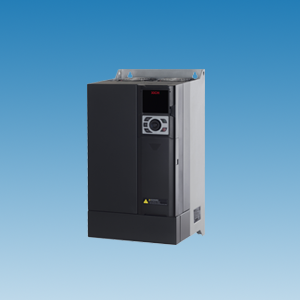

XFC500系列低壓變頻器(圖1)

1、該款機型適用范圍廣；

2、支持壁掛式、嵌入式、并列、上下等安裝方式；

3、132KG/160KP及以上機型內置直流電抗器；

4、靈活的應用功能擴展，主要包括IO擴展卡、PLC擴展卡；

5、豐富的通信擴展，通過擴展接口可連接CANopen, Profibus、EtherCAT等通信擴展卡；

6、可外引LED操作鍵盤；

7、全系列均支持共直流母線及直流供電。

項目		參數
電源	額定電壓	三相380V~480V
	允許電壓波動	-15％~+10％
	額定頻率	50/60Hz
	允許頻率波動	±5％
輸出	輸出電壓	三相380V~480V跟隨輸入電壓
	輸出頻率	≤500Hz
	載波頻率	0.5~16kHz（可根據溫度自動調整，不同機型調整范圍不同）
	過載能力	G型：150％額定電流60s；180％額定電流3s P型：120％額定電流60s；150％額定電流3s
基本功能	頻率設定分辨率	數字設定：0.01HZ 模擬設定：頻率上限值×0.025％
	控制方式	開環矢量控制（SVC） V/F控制
	啟動轉矩	0.3HZ/150％（SVC）
	調速范圍	1∶200（SVC）
	穩速精度	±0.5％（SVC）
	轉矩提升	自動轉矩提升手動轉矩提升0.1％~30.0％
	V/F曲線	三種方式：直線型；多點型；N次方型V/F曲線（1.2次方、1.4次方、1.6次方、1.8次方、2次方）
	加減速曲線	直線或S曲線加減速方式；四種加減速時間，加減速時間范圍0.0~6500.0S
	直流制動	直流制動的頻率：0.00HZ~頻率上限值制動時間：0.0S~36.0s 制動動作電流值：0.0％~100.0％
	點動控制	點動頻率范圍：0.00HZ~50.00HZ 點動加減速時間：0.0s~6500.0s
	簡易PLC，多段速運行	通過內置PLC或控制端子可實現16段速運行
	內置PID	過程控制應用中實現閉環控制
	過壓過流失速控制	運行時對電流電壓自動限制，防止頻繁過流過壓故障停機
	快速限流功能	可減小過流故障停機，保護變頻器正常運行
控制接口	數字輸入	5個多功能數字輸入，其中1個支持不低于100kHZ脈沖輸入功能
	模擬輸入	2個模擬輸入，均可支持0~10v或0~20mA模擬輸入，通過跳線切換電壓或電流輸入
	數字輸出	2個開路集電極數字輸出，其中1個支持不低于100KHZ方波輸出
	模擬輸出	1個模擬輸出，支持0~10V或0~20mA模擬輸出，通過跳線切換電壓或電流輸出
	繼電器輸出	1路繼電器輸出，包括1個常開觸點，1個常閉觸點
	標配通信接口	1路RS485通信接口
擴展接口	功能擴展接口	可連接IO擴展卡、PLC可編程擴展卡等
操作面板	LED數碼顯示	5位數碼顯示參數、設置等
	指示燈	4個狀態指示，3個單位指示
	按鍵功能	5個功能按鍵包括1個多功能按鍵，可通過參數 P0-00設置功能
	飛梭旋鈕	具有加、減及確認功能
	參數拷貝	實現參數的快速上傳、下載功能
保護功能	基本保護	輸入輸出缺相、過壓、欠壓、過流、過載、過電流、短路、電壓電流限幅、快速限流等多種保護功能
環境	使用環境	室內，無異電性粉塵、油污等
	運行環境溫度	-10℃~＋40℃ (40℃~50℃，溫度每升高1℃降額1.5％)
	濕度	小于95％RH，無凝露
	海拔高度	1000m以下不降額使用，1000m以上海拔每升高100m降額1％使用
	存儲環境溫度	-20℃~+60℃
	振動	小于5.9m/s2(0.6g)
	安裝方式	柜內壁掛安裝或嵌入式安裝（需要選購安裝附件）
	防護等級	IP20
